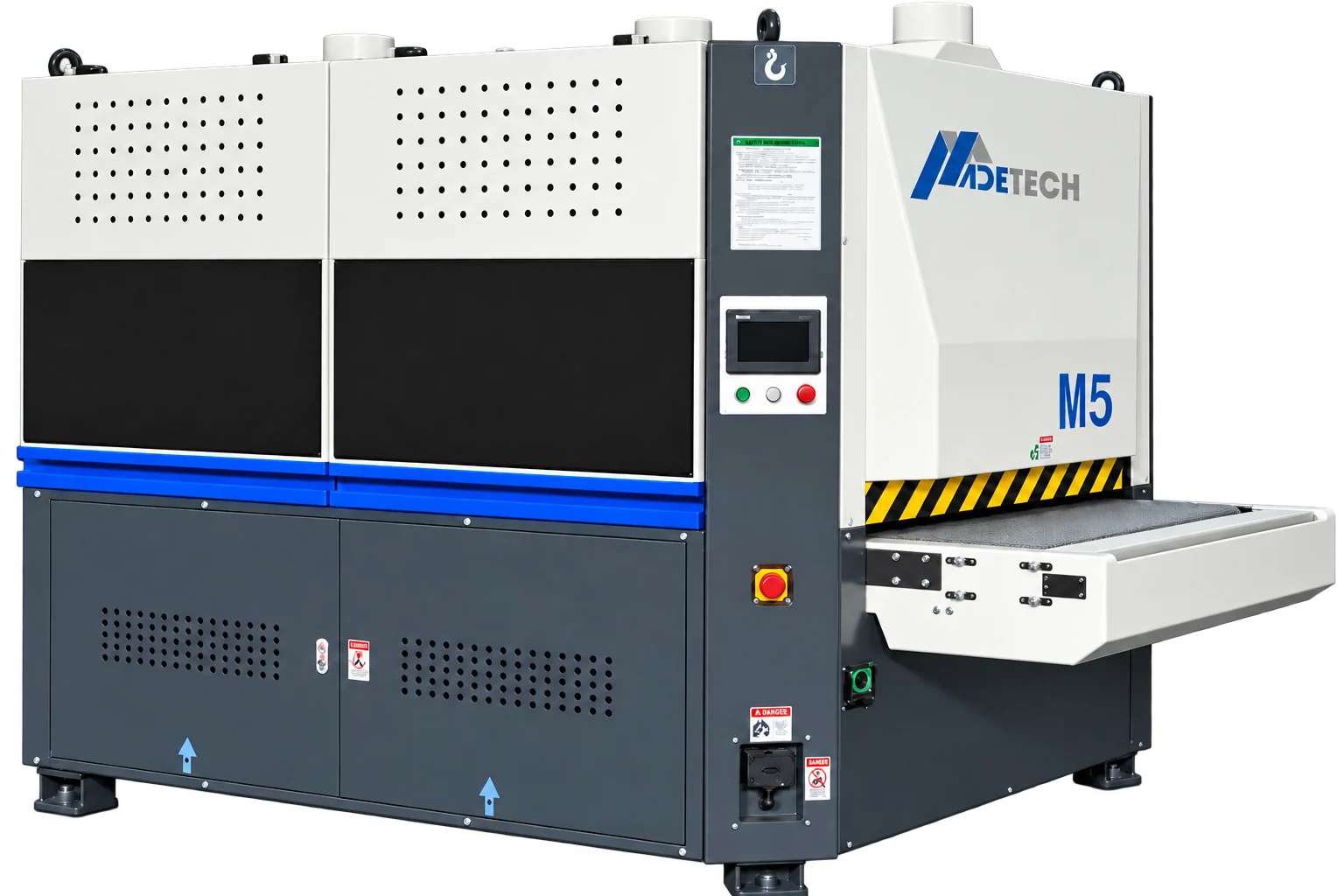

Lixadeira para Perfis Largos SP-R1000M5
Uma configuração de lixamento para peças planas e perfiladas, combinando discos rotativos, rolos helicoidais e alimentação com mesa a vácuo. A máquina foi projetada para atuar em faces, relevos e cantos; o resultado deve ser validado com uma amostra da sua peça.
Acabamento em faces e geometrias variadas
A SP-R1000M5 reúne módulos de lixamento com discos e rolos para trabalhar superfícies planas e perfis com concavidades, convexidades e cantos. A combinação de ferramentas permite configurar a sequência de contato conforme a peça e o acabamento pretendido.
A mesa transportadora com vácuo auxilia a manter a peça posicionada durante o avanço. Os ajustes do processo, a abrasividade e a compatibilidade da geometria devem ser definidos por teste de amostra.
- Conjuntos de discos rotativos para trabalhar perfis e contornos.
- Rolos helicoidais para o lixamento longitudinal das superfícies.
- Mesa de transporte com vácuo e receitas de processo no controle PLC.

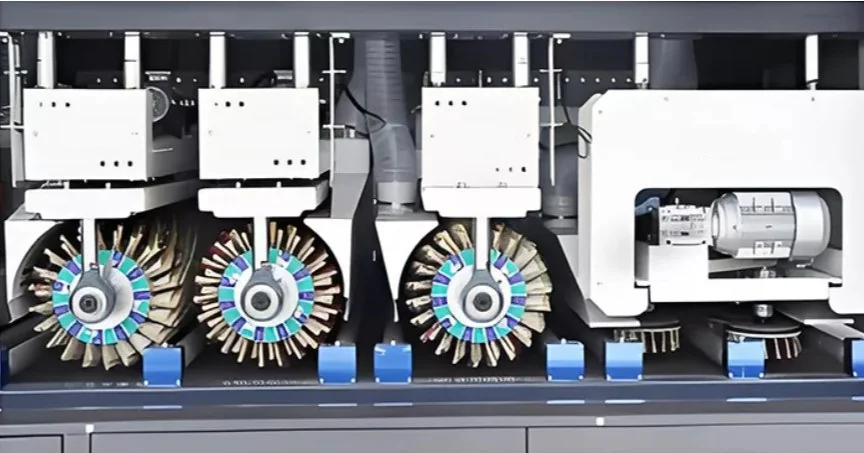

Discos, rolos e avanço controlado
Os módulos trabalham em sequência. A escolha das tiras abrasivas, das regulagens e da velocidade depende do material, do perfil e do acabamento esperado.

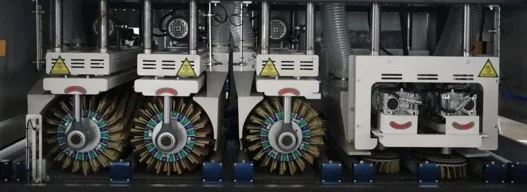

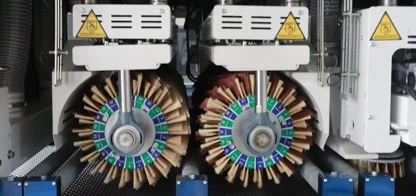

Contato com relevos e contornos
Os conjuntos de discos com elementos abrasivos flexíveis acompanham a geometria da peça. A proposta descreve aplicação em superfícies planas, côncavas, convexas e cantos; a adequação deve ser confirmada para cada perfil por meio de amostra.

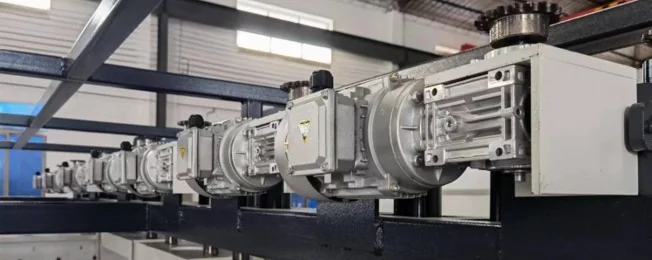

Refino ao longo da peça
Os rolos helicoidais integram a sequência de lixamento e ajudam a tratar a superfície no sentido do avanço. Os detalhes da ferramenta e da abrasividade devem ser definidos em função da madeira, do revestimento e do padrão visual desejado.
Alimentação, controle e ajustes
Componentes que apoiam o posicionamento da peça, a repetição das receitas e a manutenção dos módulos de lixamento.

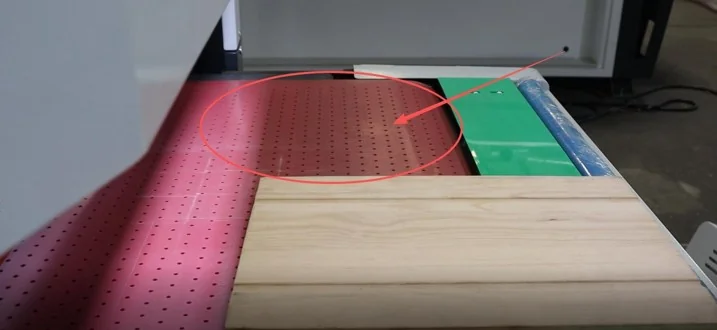

Mesa transportadora a vácuo
A mesa utiliza sucção para auxiliar na fixação da peça durante o transporte. A aderência depende da área de contato e das características da peça.

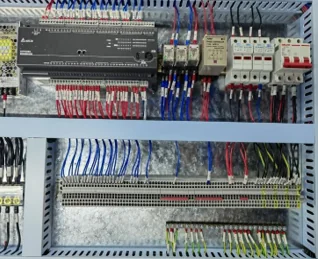

Controle PLC e receitas
A proposta descreve controle por PLC Delta e tela sensível ao toque de 10 polegadas, com possibilidade de armazenar parâmetros de processo.

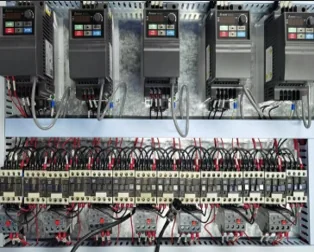

Acionamentos com inversores
Os inversores permitem regular os acionamentos conforme os parâmetros de operação. Confirme a configuração final fornecida para a sua máquina.

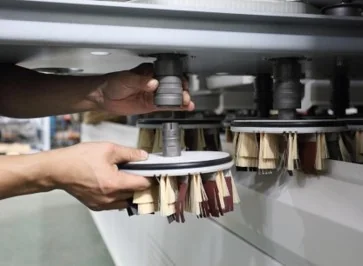

Acesso para troca de abrasivo
A configuração apresentada permite o acesso às tiras abrasivas dos rolos para substituição e manutenção de rotina.
Especificações da SP-R1000M5
Dados conforme a tabela da proposta comercial fornecida.
| Modelo | SP-R1000M5 |
|---|---|
| Largura de trabalho | 1.000 mm |
| Comprimento mínimo da peça | 400 mm |
| Espessura de trabalho | 10–200 mm |
| Velocidade de avanço | 1–12 m/min |
| Altura da mesa | 850 mm |
| Motor do conjunto de discos | 1 × 3 kW |
| Motores dos rolos helicoidais | 3 × 1,5 kW |
| Motor da escova de pó | 0,2 kW |
| Motores de elevação | 2 × 0,37 kW + 0,75 kW |
| Motores de oscilação | 1 × 0,55 kW + 3 × 0,37 kW |
| Motor do transportador | 1,5 kW |
| Potência total declarada | 11 kW |

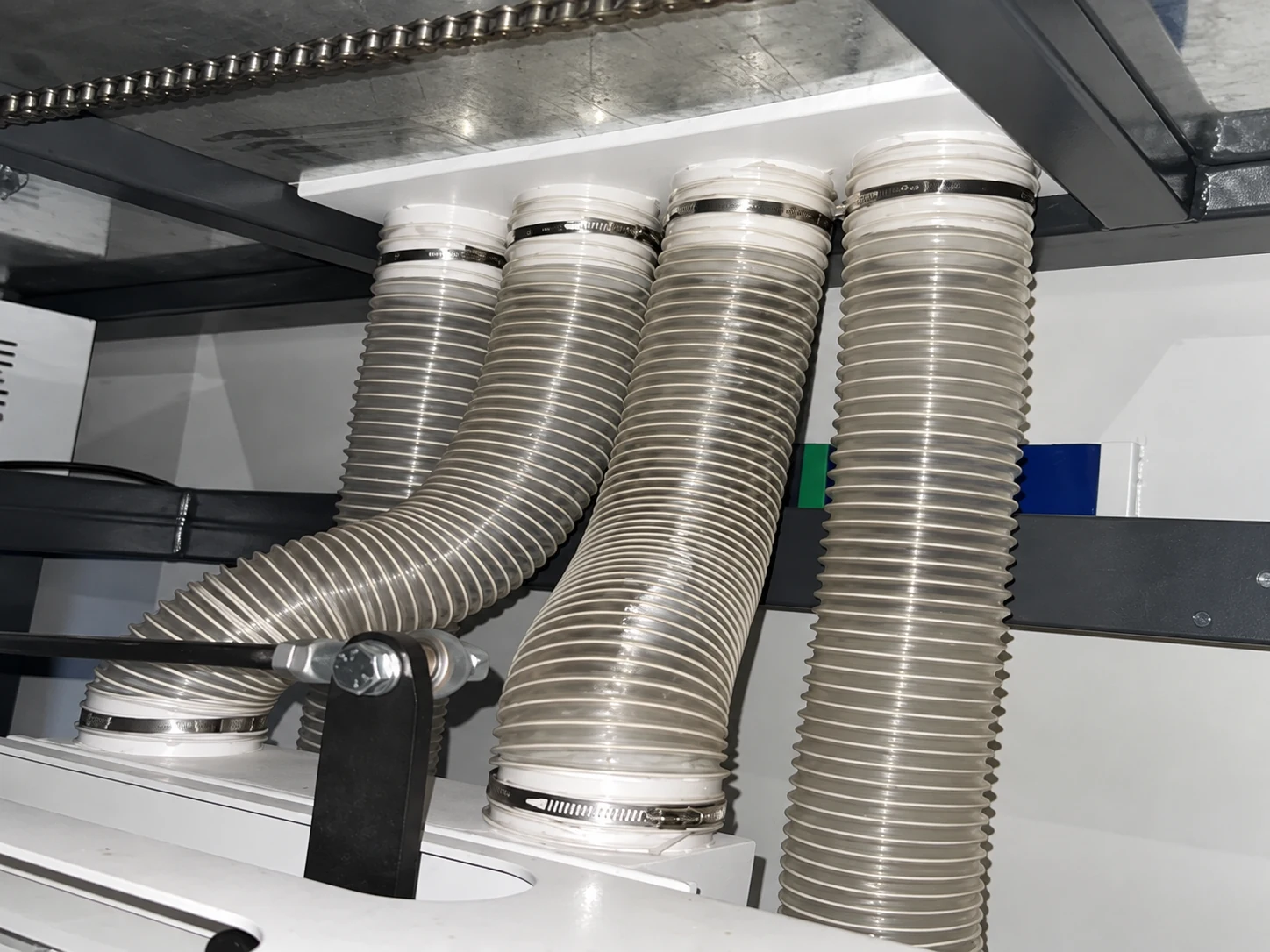

| Conexões para extração de pó | 3 × Ø 200 mm |
| Alimentação elétrica informada | 380 V / 60 Hz / trifásica |
| Dimensões externas | 3.500 × 1.950 × 2.100 mm |
| Peso líquido | 2.500 kg |
Preparação de peças com perfis diversos
Perfis planos e painéis
Considere largura, espessura, comprimento e área de apoio da peça sobre a mesa transportadora.
Portas e frentes perfiladas
Perfis com rebaixos e relevos podem exigir configuração específica de discos e abrasivos. Valide a remoção e o acabamento com uma peça de teste.
Peças molduradas
Peças com curvas e geometrias variadas requerem avaliação de compatibilidade, fixação e contato das ferramentas antes de definir a produção.
Acabamento de portas, frentes e perfis
Exemplos de formatos e geometrias para considerar ao avaliar a aplicação da máquina.
Painéis e peças planas
Referência ilustrativa.
Portas com perfis
Referência ilustrativa.
Peças de formas variadas
Referência ilustrativa.
Superfícies molduradas
Referência ilustrativa.
