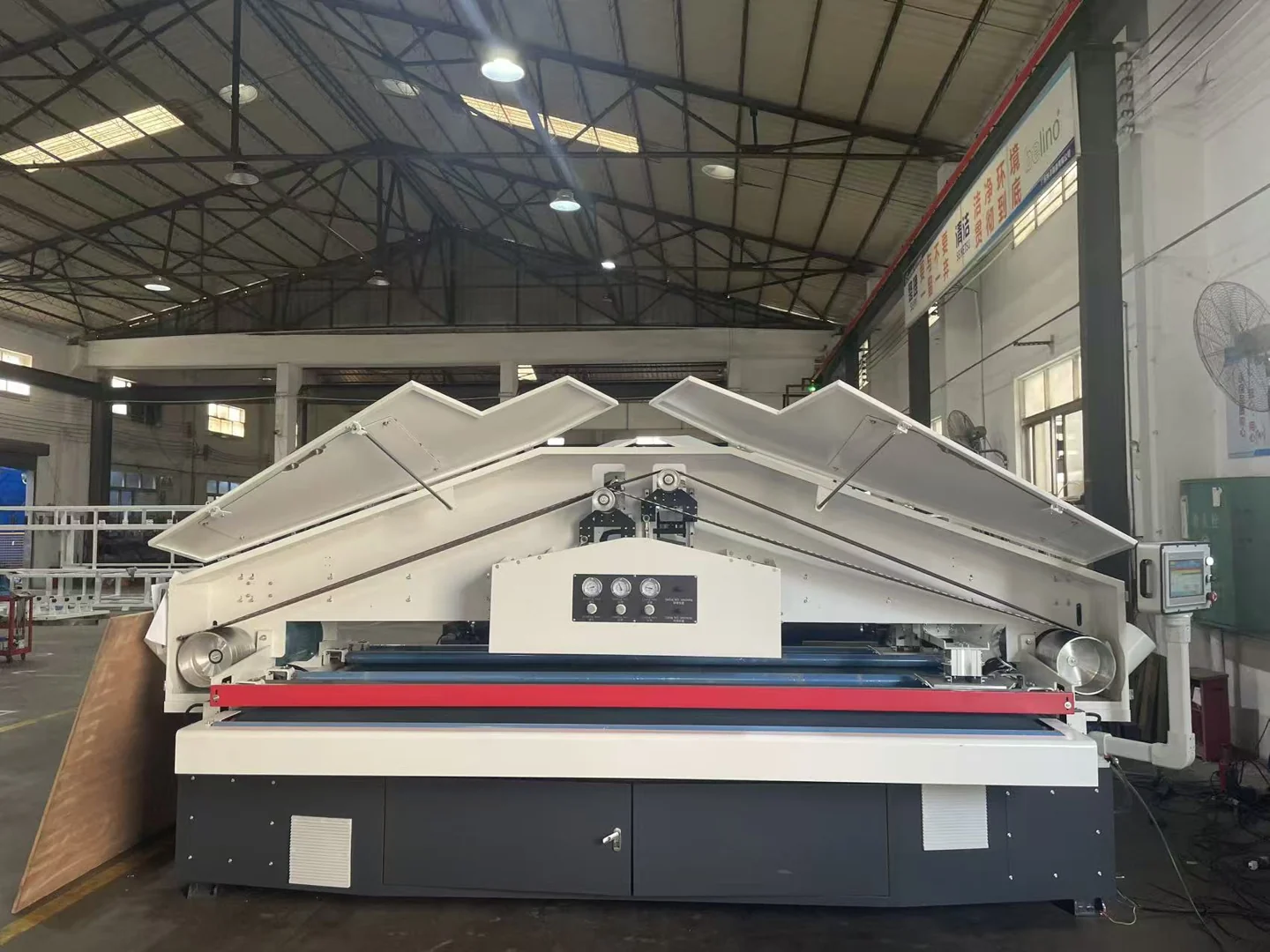

Lixadeira de Cinta Dupla CN20-S2
Duas cintas abrasivas e pressão controlada para uniformizar o lixamento de primer em portas e painéis planos, com atenção às bordas e aos cantos da peça.
Mais controle na preparação para a pintura
A CN20-S2 foi desenvolvida para o lixamento plano de primer em portas de armários pintadas. O sistema CNC combina transporte da peça, movimento dos patins e controle de pressão para obter uma remoção mais uniforme ao longo da superfície.
O patim flutuante acompanha o trabalho de lixamento com pressão controlada. O movimento por servomotor ajuda a dosar a atuação nas bordas e a reduzir o risco de atravessar a camada de primer.
- Duas cintas para combinar granulações conforme o acabamento.
- Patim flutuante com controle servo e detecção automática de largura.
- Comando por tela sensível ao toque Delta.
Duas cintas trabalhando com pressão controlada
A combinação dos abrasivos, da pressão e do avanço permite adequar o processo à camada de primer e ao acabamento desejado.
Flexibilidade para compor o lixamento

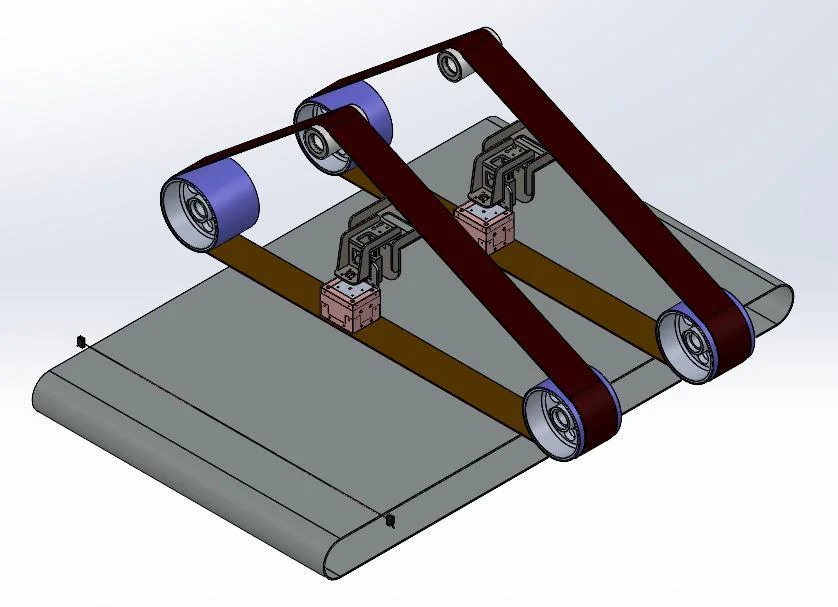

As duas cintas permitem selecionar granulações de acordo com a remoção necessária e o refinamento da superfície. O percurso triangular dos abrasivos contribui para a estabilidade do conjunto durante o trabalho.

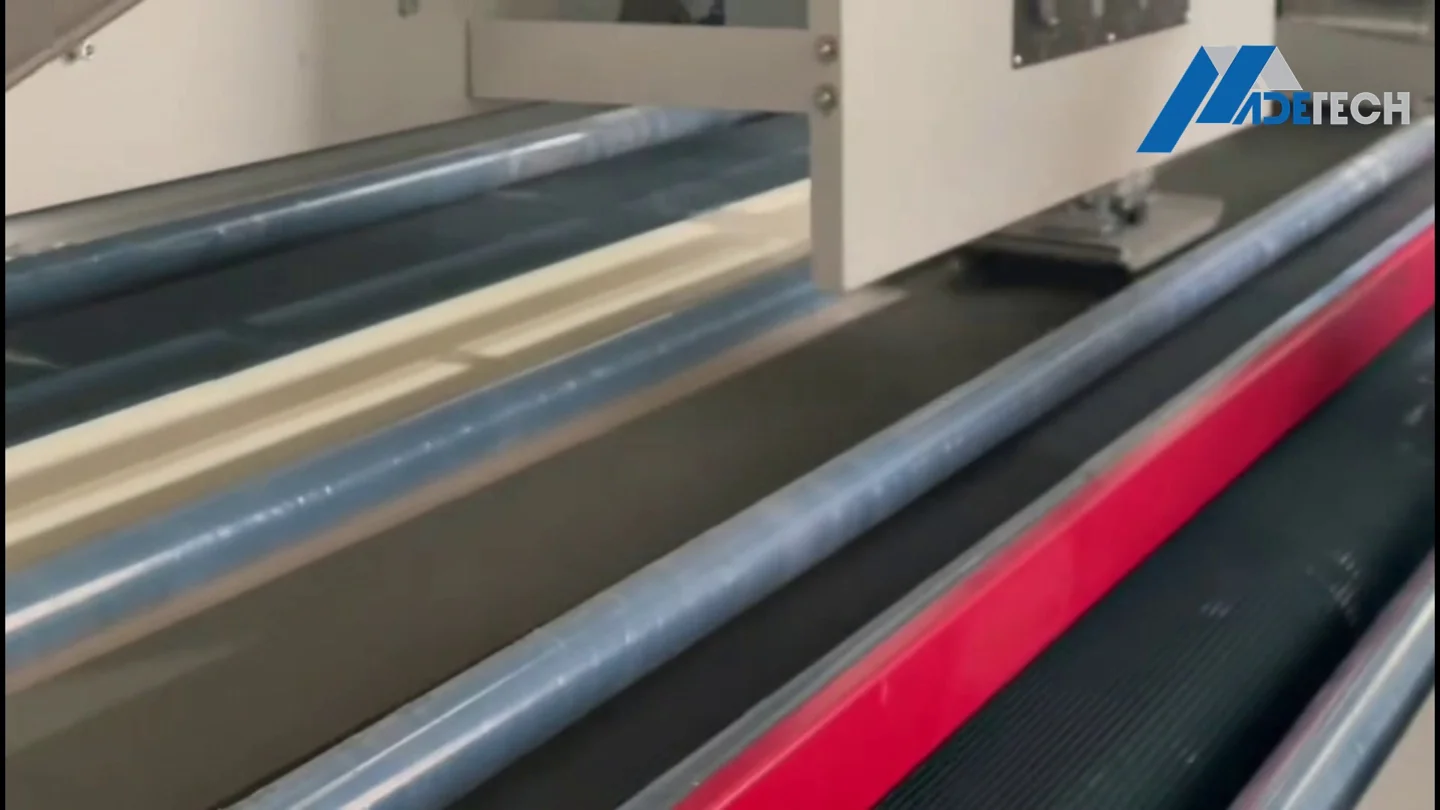

Pressão dosada sobre a superfície
O patim de pressão utiliza uma estrutura flutuante com controle por servomotor e reconhecimento automático da largura. Essa combinação busca manter a regularidade do contato e controlar a remoção junto às bordas da peça.
Comando e movimento para repetir o acabamento

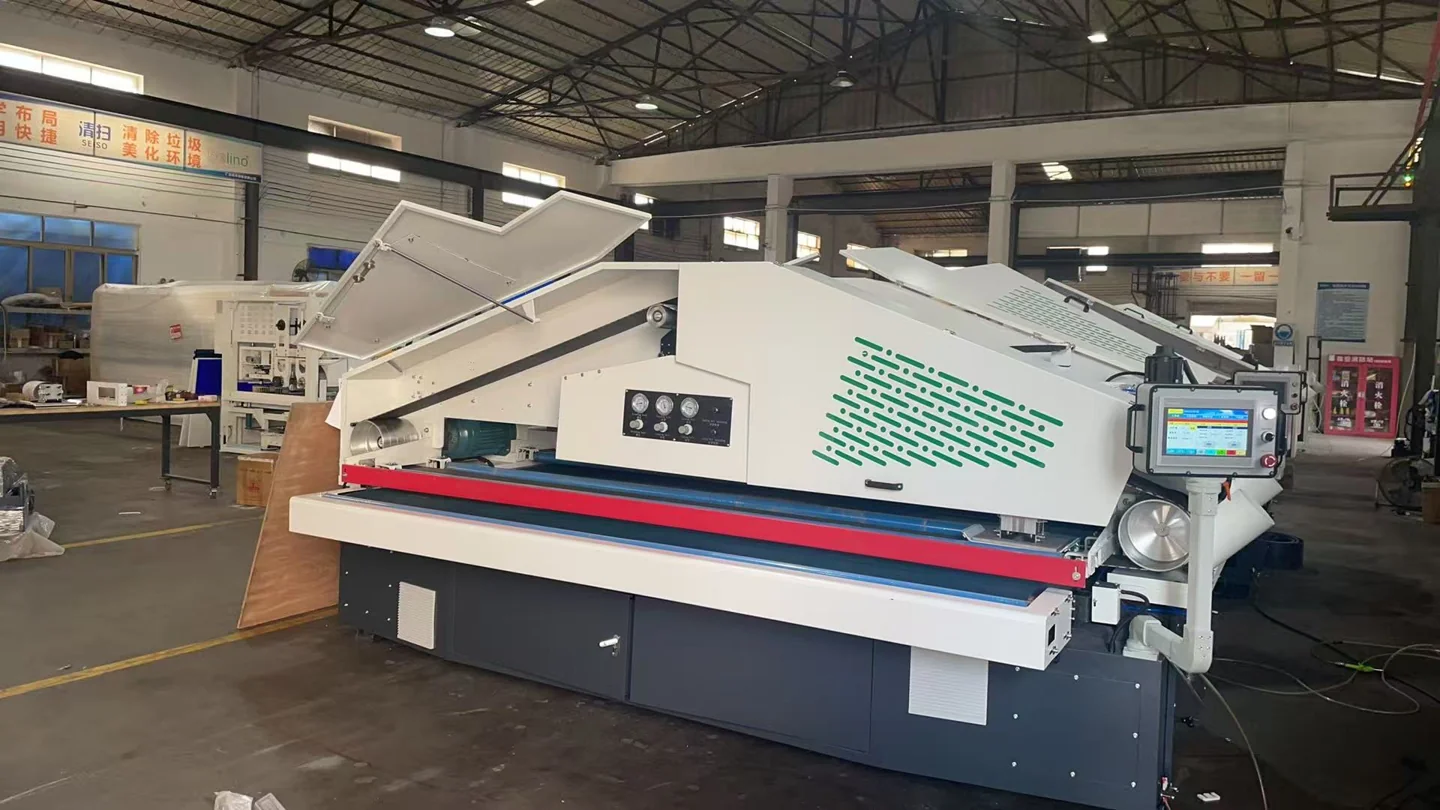

Interface Delta touchscreen
A tela sensível ao toque concentra a operação do sistema CNC. O painel lateral fica próximo à entrada da máquina, facilitando o acesso do operador aos comandos.

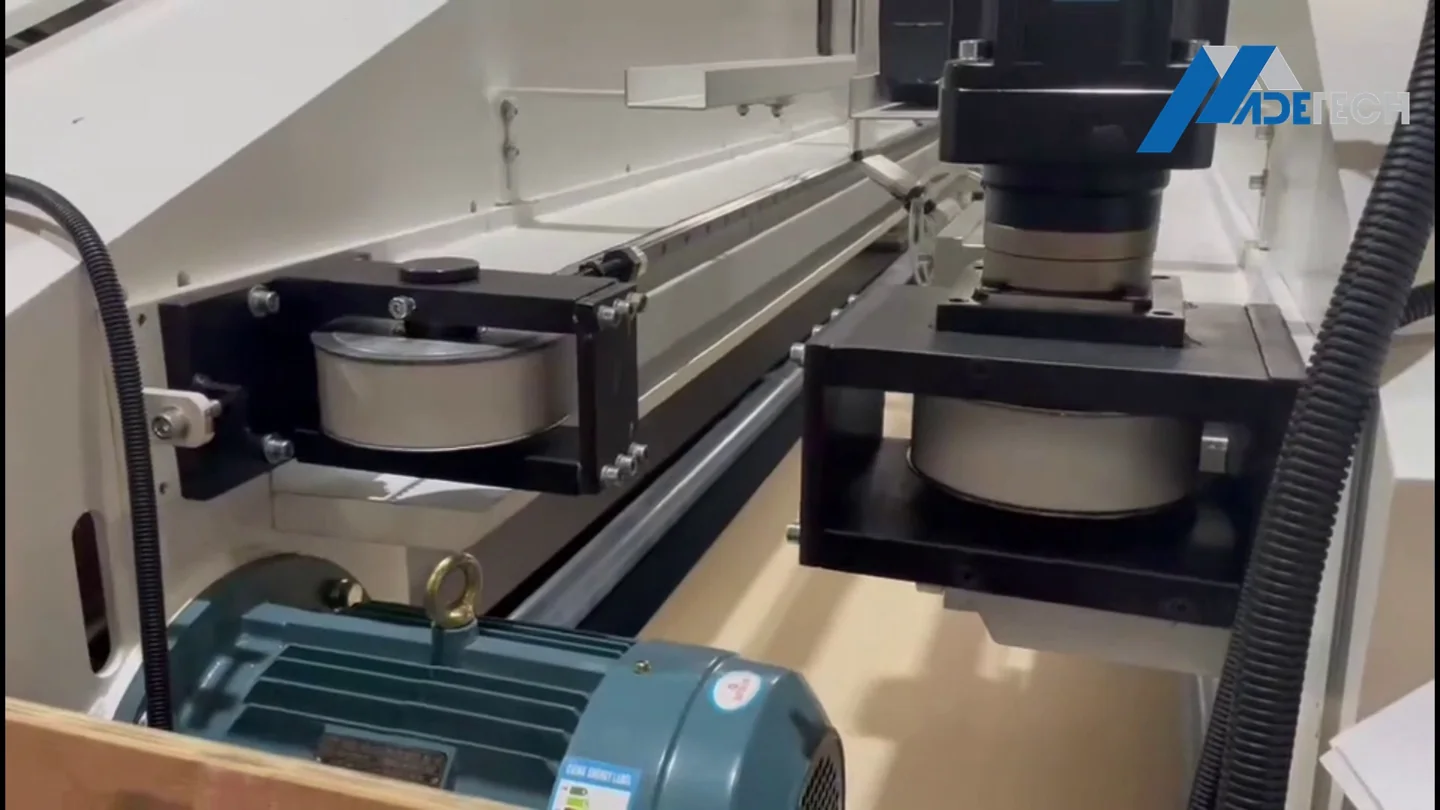

Acionamento por servomotores
O movimento alternado dos conjuntos é controlado por servo, com dois motores de 1,5 kW. O transporte tem motor de 2,2 kW e avanço ajustável de 1 a 10 m/min.
Especificações da CN20-S2
| Modelo | CN20-S2 |
|---|---|
| Largura de processamento | 30 a 2.000 mm |
| Comprimento mínimo da peça | 300 mm |
| Espessura de processamento | 10 a 100 mm |
| Velocidade de transporte | 1 a 10 m/min |
| Quantidade de cintas abrasivas | 2 |
| Dimensões da cinta abrasiva | 8.700 × 170 mm |
| Motor do transportador | 2,2 kW |
| Motores de acionamento das cintas | 2 × 2,2 kW |
| Servomotores | 2 × 1,5 kW |
| Motor de elevação | 1,1 kW |
| Potência total | 10,7 kW |
| Conexões para extração de pó | 4 bocais de Ø 150 mm |
| Alimentação elétrica informada | 380 V / 50 Hz |
| Dimensões externas | 3.950 × 2.250 × 2.050 mm |
Preparação de superfícies para o acabamento
A aplicação principal é o lixamento plano de primer. A sequência de abrasivos deve considerar o revestimento aplicado e a etapa seguinte da pintura.
Portas de armários
Preparação da face plana de portas com primer, com controle da remoção próximo às bordas e aos cantos.
Painéis planos
Lixamento da superfície de painéis dentro da faixa dimensional de trabalho, com abrasivos e pressão definidos para o revestimento.
Lotes para pintura
Padronização da etapa de lixamento para reduzir variações de pressão entre peças e preparar uma superfície mais regular para o acabamento.

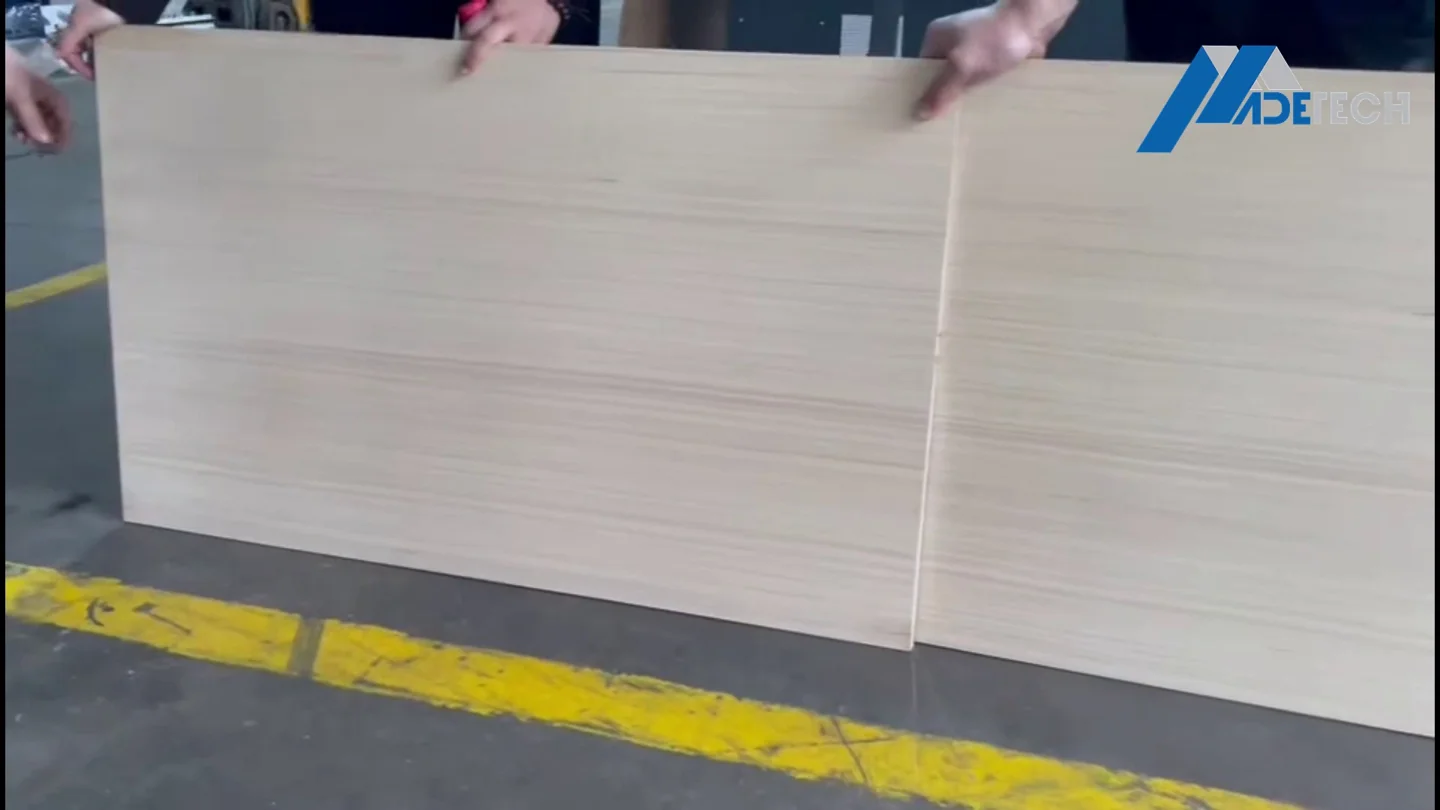

Veja o painel após o processo
Superfície vista de perto
A imagem permite observar a superfície do painel demonstrado. O resultado na sua produção depende do material, do revestimento, da granulação e dos ajustes utilizados.
Envie uma amostra ou descreva sua peça para avaliar a aplicação com a equipe Madetech.
Avaliar minha aplicaçãoConheça a lixadeira de cinta dupla
O que considerar na escolha
Algumas informações ajudam a definir a configuração e preparar a instalação do equipamento.
Peça e revestimento
Informe as dimensões, o tipo de primer e a etapa de pintura. Uma amostra permite avaliar a pressão e a sequência de granulações.
Ritmo de produção
Considere o tamanho das peças e o acabamento desejado ao definir o avanço. A velocidade de transporte não representa, por si só, a capacidade em peças por hora.
Instalação e exaustão
Reserve espaço para a máquina, a alimentação e a saída das peças. Confirme a rede elétrica e o sistema de extração conectado aos quatro bocais de 150 mm.
